設置機器のご案内

東大阪市立産業技術支援センターにて開放しております機器は以下の通りです。
各機器の名称をクリック していただきますと詳細の内容にジャンプします。
印刷用仕様表     機器一覧表
機器の名称  主な用途
精密万能試験機  素材や部品等の引張、圧縮、曲げ、ねじり試験に使用
エネルギー分散型Ｘ線分析装置
（GenesisXM４）		 エネルギー分散型Ｘ線分光法による元素の定性、定量分析
電子線三次元粗さ解析装置
(ERA-8900)		 高精度研磨面、微細溝などの形状解析（等高線図、断面曲線、鳥瞰図、表面粗さなど）
顕微フーリエ変換赤外分光分析装置
（Frontier FT-IR+Spotlight200)		 通常FT-IRでは測定不可能な微小（10μ×10μ）試料の赤外スペクトルを測定
蛍光Ｘ線分析装置
 （エネルギー分散型蛍光Ｘ線分析装置）（ＳＥＡ１２００ＶＸ）		 試料に含まれる元素の種類が分析でき、それらの量を標準試料なしでオーダー分析（FP法）が可能
X線回折装置
（MiniFlex600）		 金属板などの多結晶の回折パターン比較からの定性分析
超微小押込み硬さ試験機
(ENT-1100S)		  材料の極表面、極微小領域での硬さや材料特性を求める
表面粗さ・輪郭形状測定機
(SV-C3200S4)		 製品や部品の表面粗さ（表面の微小な不規則な凹凸の幾何学的形状）ならびに輪郭形状を測定
万能投影機
(PJ-H3000F)		 測定物をスクリーンに拡大投影し、寸法や輪郭形状を測定
2次元データ処理装置で演算処理可能
超解像度デジタルマイクロスコープ
（VHX－2000）		 測定物の表面・内面の観察、形状・寸法測定
CNC三次元測定器
（MODEL CRYSTA-ApexS7106）		 コンピューター数値制御(CNC）による複雑な形状の寸法を高精度で測定できます。
マシニングセンタ
（高精密小形、MSJ25-16)		 光学機器、ＯＡ・ＡＶ機器などの精密小型部品、小物金型部品の加工
荷重変動型摩擦・摩耗試験装置 往復しゅう動による材料の摩擦・摩耗特性を評価
創成放電加工機（EDSCAN8E）
放電表面処理機能（EDCOAT）付		 金型や精密機械部品の高度な放電加工を行う
小型ＥＣＲイオンシャワー装置　
(EIS-200ER)		 ナノメーターオーダーの微細加工、半導体ウエハーのパターン エッチング および薄膜作成などを行う
ロックウェル硬さ試験機
(ATK-F1000)		 材料の表面の硬さを測定
マイクロビッカース硬さ試験機 (FM-ARS9000) 材料のビッカース硬さを測定(JIS Z 2244)。自動測定機能搭載。ヌープ硬さ測定にも対応
ビッカース硬さ試験機
 (FV-800)		 材料のビッカース硬さを測定(JIS Z 2244)。ヌープ硬さ測定にも対応
倒立型金属顕微鏡  （MA200） 金属組織を観察し、金属材料の判定に用いる
精密試料切断機 試料を検査しやすい大きさに裁断する機械
試料埋込機 切断した試料を検査しやすいようにラバーで固定する
試料研磨機 切断・埋め込んだ試料の平面を研磨し計測しやすいように研磨し加工
試料研磨機（金属顕微鏡用） 試料をより精密に研磨し加工
定温乾燥機 40～300℃の定温で乾燥させる

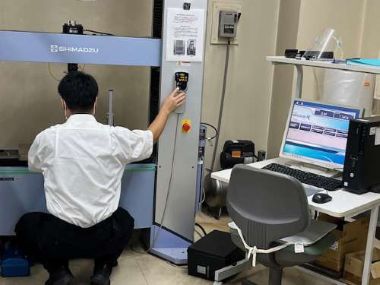

名称 精密万能試験機 (AＧ-50kNXplus)
メーカー （株）島津製作所
使用料金 引張り、圧縮、曲げ試験  2,200円 /時間
●仕様説明●

金属、セラミック、プラスチック、ゴム等の素材や部品等の引張、圧縮、曲げ試験に使用できます。

＜引張試験、圧縮試験、曲げ試験＞
■ 最大容量：50kN 、■荷重測定精度：指示値の±0.5％以内（使用ロードセル定格容量の1/1～1/1000の範囲）、■試験速度：0.0005～1000㎜/min 、 ■クロスヘッド～テーブル間距離：1585㎜、■コラム間距離：975㎜、■ロードセル容量：50kN、5kN、500N、50N
クリックして拡大　


名称 精密万能試験機 （ねじり試験）
メーカー （株）島津製作所
使用料金 ねじり試験  2,700円 /時間
引張り、圧縮、曲げ試験  2,200円 /時間
●仕様説明●

　金属、セラミック、プラスチック、ゴム等の素材や部品等の引張、圧縮、曲げ、ねじり試験に使用できます。同じく引張、圧縮、曲げ試験も行うことができます。
１）ねじり試験
　■ 最大容量：500N-ｍ、■試験速度：0.001～10rpm、■ 最大つかみ間距離：580㎜
２）引張試験、圧縮試験、曲げ試験
　■ 最大容量：100kN 、■荷重測定精度：指示値の±1％以内（使用ロードセル定格容量の1/1～1/250の範囲）、■試験速度：0.05～1000㎜/min 、 ■クロスヘッド～テーブル間距離：1260㎜、■有効試験幅：575㎜、■ロードセル容量：100ｋN、5ｋN、50N
クリックして拡大　

名称 エネルギー分散型Ｘ線分析装置（GenesisXM４）　　　
メーカー エダックス・ジャパン（株）
使用料金 3,800円 /時間
●仕様説明●

　走査型電子顕微鏡観察領域内に存在する元素の定性、定量分析をエネルギー分散型Ｘ線分光法（略称ＥＤＸ）により行います。
　その他、分析で得られた各元素の面内分布や線上分布も求めることができ、表面異物の分析、表面損傷や破壊の原因調査、材料内の特殊元素の検出などに役立てることができます。

■　＜ＳＥＭ観察系＞
加速電圧：0.3～35ｋＶ,　分解能：3.5nm、倍率：×10～300,000
二次電子検出器：4ch
試料台：「大」 φ125×H10mm、「中」 φ50×H30mm、「小」 φ10×H10mm
■　＜ＥＤＸ分析系＞
検出元素：Ｂｅ～Ｕ、　スペクトルエネルギー分解能：132ｅＶ以下
分析機能：定性・定量分析・面分析(マッピング)、線分析(ラインスキャン)、多点分析
 		 　
クリックして拡大

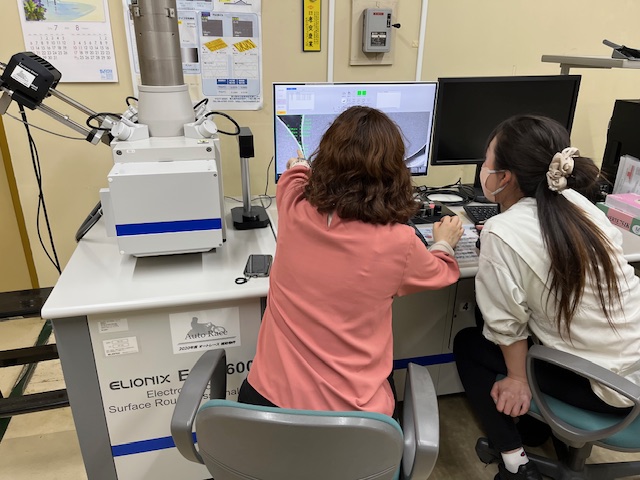

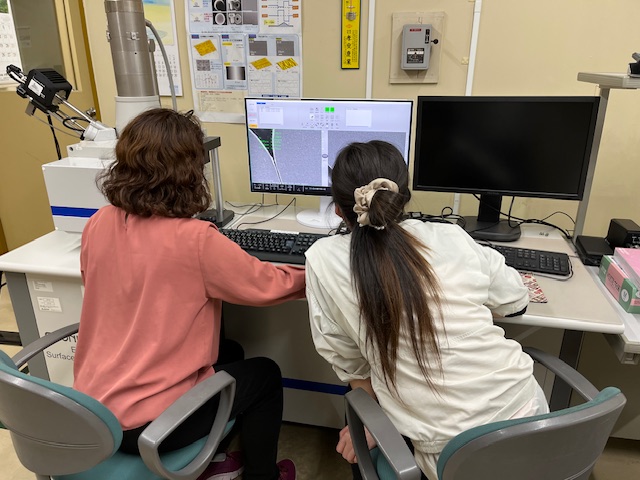

名称 電子線三次元粗さ解析装置 (ERA-8900)　　　
メーカー エリオニクス（株）
使用料金 2,700円 /時間
●仕様説明●

　本装置は、一般の電子顕微鏡とは異なり、４本の２次電子検出器を備え、各検出器からの信号を処理することにより電子顕微鏡観察領域での非常に微細な凹凸を定量的に観察できる走査型電子顕微鏡です。高精度研磨面、微細溝などの形状解析（等高線図、断面曲線、鳥瞰図、表面粗さなど）ができ、一般の電子顕微鏡では分からない形状情報が多く得られます。

■　＜SEM観察系＞
加速電圧：0.3～35kV、分解能：3.5nm、倍率：×10～300,000
二次電子検出器：4ch
試料台：「大」 φ125×H10mm、「中」 φ50×H30mm、「小」 φ10×H10mm
■　＜三次元計測系＞
縦方向分解能：1nm
最大測定点数：１ライン測定　32,767点
　　　　　　　　　　エアロビュー測定　1,000,000点
解析機能：鳥瞰図表示、等高線表示、切断面面積率、指定面積あたり山数、粒度、表面積代替値、表面粗さ（Ra、Rz等）
 		 　
クリックして拡大



名称 顕微フーリエ変換赤外分光分析装置
（Frontier FT-IR + Spotlight200）
メーカー (株)パーキンエルマージャパン
使用料金 2,400円 /時間
●仕様説明●
　物質に赤外線を照射すると、ある波長の光が選択的に吸収を受ける。この赤外吸収スペクトルは、その物質固有のものである。ユニバーサルＡＴＲならびに、付属の顕微赤外分光光度計は、通常ＦＴ-ＩＲでは測定不可能な微小（１０μm×１０μm）試料の赤外スペクトルを測定できます。測定されたスペクトルは、データベースにより解析されます。
　ゴム、紙、プラスチック、繊維、布、接着剤、食品、化粧品、医薬品、添加物の検出。
　表面：化学吸着物の特定や解析研究に利用できます。
　
■ ユニバーサル
　ＡＴＲ：固体、液体、粉体、フィルム、広範囲のサンプルに対応
　測定範囲：7800～350㎝-１　分解能：４㎝-１　
　ビームスプリッター：Ｇｅ/ＫＢｒ
■ 顕微鏡分光分析装置　
　測定モード：透過、反射、ＡＴＲ、可視光観察
　観察システム：顕微鏡、ＣＣＤカメラ　
　最小測定可能面積：10μm×10μｍ（100μｍ）
クリックして拡大　



名称 蛍光Ｘ線分析装置
（エネルギー分散型蛍光Ｘ線分析装置）（SEA１２００VX)　
メーカー エスアイアイ・ナノテクノロジー㈱
使用料金 1,700円 /時間
●仕様説明●

　試料に含まれる元素の種類が分析可能で、それらの量を標準試料なしでオーダー分析（FP法）できます。
CCDカメラで分析箇所が特定でき、RoHS指令などの環境規制物質の測定も可能です。

■ 試料　固体　・　粉体　　分析元素範囲：Na～U
■ 試料サイズ： 　
             170mm（ｗ）×200mm（ｄ）×40mm（ｈ） （真空雰囲気測定時）
　　　　 φ30mm×20mm
クリックして拡大　




名称 X線回折装置（MiniFlex600）　　
メーカー （株）リガク
使用料金 1,300円 /時間
●仕様説明●

　粉末試料、金属板などの多結晶の回折パターン比較から定性分析を行います。原料や製品の品質管理などに応用できます。

■ 試料： 特別な前処理は不要ですが、粉末試料の粒度は10μmφ程度であることが必要です。
■ 試料の量： 約1ｇ		 　
クリックして拡大

名称 超微小押込み硬さ試験機 〔ナノインデンター〕　(ENT-1100S)　　
メーカー （株）エリオニクス
使用料金 1,200円 /時間
●仕様説明●

　微小な圧子押込み荷重と変位測定により材料の極表面、極微小領域での硬さや材料特性を求める装置です。各種皮膜、金属、プラスチック、セラミックなど各種材料表面に適用できます。

■ 試験力範囲：0.098～980mN(10mgf～100gf)
■ 押込み深さ計測範囲：0～20μm（分解能 0.3nm）
■ 圧子：ベルコビッチ三角錐圧子（稜間隔 115度）
■ 試料台：最大試料サイズ：φ50×3.5mm、移動量：X=Y=50、Z=5mm
■ モニター倍率：約　420倍		 　
クリックして拡大


名称 表面粗さ・輪郭形状測定機 (SV-C3200S4)　　
メーカー （株）ミツトヨ
使用料金 800円 /時間
●仕様説明●

　各種加工法で製作された製品や部品の表面粗さ（表面の微小な不規則な凹凸の幾何学的形状）ならびに輪郭形状を測定する装置です。各種粗さパラメータは、ＪＩＳB0601-2001年版に準拠しています。

■ 測定範囲：縦方向800μm、横方向100mm ［表面粗さ］
　　　　　　　　 縦方向  60mm、横方向100mm ［輪郭形状］
■ 分解能：0.0001μm(縦方向測定範囲 8 μm )～0.01μm(縦方向測定範囲800μm )［表面粗さ］
　　X軸 0.05μm、Z1軸（検出部）0.04μm、Z2軸（コラム）1μm［輪郭形状］
■ 運動真直度　　　　　：（0.05+0.001）μm［表面粗さ］
　（X軸水平姿勢時）　　　0.8μm/100mm［輪郭形状］
■ 駆動速度：X軸　0～80mm/sec
　　　　　　　　 Z2軸（コラム）　0～30mm/sec		 　
クリックして拡大


名称 万能投影機 (PJ-H3000F)　　
メーカー （株）ミツトヨ
使用料金 700円 /時間
●仕様説明●

　測定物をスクリーンに拡大投影し、寸法や輪郭形状の測定を行います。

■ 2次元データ処理装置（QM-Data 200)接続。
　　測定データを演算処理できます。
■ 投影レンズ：5、10、20、50倍
■ 照明：透過、反射
■ 測定物最大高さ：105mm
■ 測定範囲(X・Y)：200×100mm
■ スクリーン回転角：±360度		 　
クリックして拡大
名称 デジタルマイクロスコープ（VHX－2000）　
メーカー （株）キーエンス
使用料金 1,600円 /時間
●仕様説明●

　1/1.8型211万画素CCDイメージセンサを搭載し、各種レンズを用いて測定物の表面・内面の観察、形状・寸法・面積測定に利用できます。本装置での観察画像（2D、3D、静止画、動画）はデジタルデータ（JPEG、TIFF、HD Photo）として保存できます。
■ レンズ倍率：低倍モード 20,30,50,100,150,200倍
    高倍モード 250,300,500,1000,1500,2000,2500倍
■ モニタ：カラー液晶（TFT型）17型
■ 画像保存メディア：USBメモリー、ＣＤ、ＤＶＤ		 　
クリックして拡大
名称 ＣＮＣ三次元測定機 (MODEL SRYSTA-ApexS 7106)　
メーカー （株）ミツトヨ
使用料金 3,900円 /時間
●仕様説明●

　加工した部品の寸法測定や形状評価を、コンピュータ
　－数値制御（CNC)によりできます。スキャンニンプロー
　－ブの導入により、ならい測定が可能となり、高速・高　
　精度の輪郭形状（二次元）測定が可能です。また、画像
　プローブを用いて微細加工品や変形しやすい部品も測
　定可能です。

■ システム：MCOSMOS　GEOPAK（CNC）、SCANPAK、
　　　　　　　　VISIONPAK。
■ 測定範囲（X,Y,Z)：700×1000×600mm
D×350H
■ 最小表示量：0.001mm
■ 最大ワーク重量：1000kg
 		 　
クリックして拡大
名称 マシニングセンタ（高精密立形、MSJ25-16)　
メーカー （株）牧野フライス製作所
使用料金 1,900円 /時間
●仕様説明●

　光学機器、ＯＡ・ＡＶ機器などの精密小型部品、小物金型部品の加工に適したコンパクトサイズの立形マシニングセンタです。
■  X Y Z軸移動量：350×250×300mm、■主軸：AC 2.2kw連結定格、
■ 主軸回転速度：1000～20000RPM、■テーブル：W600×D250㎜、■バイス：口金幅150×開き150㎜、■ツールホルダー：BT30、■最大工具径φ80㎜、■最大工具長さ130㎜　
■  ATC:16本、 ■ 工具交換速度：1.3sec

 		 　精密万能試験機
クリックして拡大


名称 荷重変動型摩擦・摩耗試験装置
メーカー 新東科学㈱
使用料金 1,500円 /時間
●仕様説明●

　大気中で平板の試験片と種々の圧子を接触（点接触、線接触、面接触）させ、垂直加重を与えて直線運動させたときの摩擦係数を測定できるとともに、試験片を摩耗させることによって、材料の摩擦・磨耗特性の評価が可能です。さらに、潤滑油などの液中に浸漬された平板の試験片と圧子を接触させ、連続的に垂直荷重を与えて、潤滑油の性能や液中における材料の摩擦・摩耗特性を評価することもできます。

・摩擦方法　：　往復しゅう動
・しゅう動速度　：　0.1～50ｍｍ/ｓ（一定荷重）、0.1～20ｍｍ/ｓ（連続荷　重・減重）
・しゅう動距離　：　１～50mm（一定荷重）、10～50ｍｍ（連続荷重・減重）
・垂直荷重　：　0.1～10kgf（0.05kg　ｽﾃｯﾌﾟ設定可）
・試料寸法　：　25mm×25mm×t1mm～100mm×100ｍｍ×t20
　（液中の場合：25mm×25mm×tiｍｍ～40mm×4mm×40mm×t10mm）
・液受ﾊﾞｯﾄ寸法　：　9mm×150mm×深さ30mm
・加熱装置　：　室温～２００℃
・CCDカメラ付属
・可能測定方法：　一定荷重摩擦測定、一定荷重往復測定、連続荷重測定、加減重往復測定		 　精密万能試験機
クリックして拡大
名称 創成放電加工機（EDSCAN8E）
　放電表面処理機能（EDCOAT）付
メーカー 三菱電機（株）
使用料金 3,800円 /時間
●仕様説明●

　金型や精密機械部品の高度な放電加工を行います。総型電極の製作が不要な創成放電加工法やワイヤ放電研削ユニットにより、通常の放電加工からマイクロマシニング領域の微細形状、穴加工が行えます。さらに、放電表面処理用のＴｉ電極を用いて、機械部品のＴｉＣ皮膜処理にも利用できます。

■ ＸＹＺ軸移動量：300×250×250mm
■ ３軸最小駆動単位：0.5μｍ
■ 加工漕内形寸法：Ｗ710×Ｄ480×Ｈ250mm
■ テーブルの大きさ：Ｗ500×Ｄ350ｍｍ
■ 工作物許容荷重：550㎏
■ 付属品：創成放電専用ＣＡＭ、ＷＥＤＧ（ワイヤ放電研削）装置		 　精密万能試験機
クリックして拡大


名称 小型ＥＣＲイオンシャワー装置　(EIS-200ER)
メーカー （株）エリオニクス
使用料金 1,900円 /時間
●仕様説明●

　磁場中の電子のサイクロトロン共鳴(ECR)を利用したイオン銃でイオンビームを発生させ、ナノメータオーダーの微細加工、半導体ウエハーのパターンエッチング および薄膜作成などを行う装置です。

■ イオン銃：サイクロトロン共鳴(ECR)、
■ 加速電圧：100～3,000v
■ イオン電流密度：Ar1.5mA/c㎡ 以上（2kV加速時）、O2:2.0mA/c㎡以上（2kV加速時）
■ イオンビーム有効径：φ20mm、
■ 試料サイズ：φ4インチmax		 　精密万能試験機
クリックして拡大
名称 ロックウェル硬さ試験機 (ATK-F1000)
メーカー （株）アカシ
使用料金 350円 /時間
●仕様説明●

JISB7726準拠ロックウェル硬さ、ロックウェルスーパーフィッシャル硬さ付き。
試験片が薄い場合、また表面層の硬さ試験に対して適用できるロックウエルスーパーフィシャル硬さも測定できる。
試料または試験対象となる層の最小厚さはダイヤモンド圧子のとき永久くぼみ深さの10倍、球圧子のとき永久くぼみ深さの15倍が必要。
二つの隣接するくぼみの中心間の距離は、くぼみの直径の4倍以上（ただし、２ｍｍ以上）とする。くぼみ中心から試料の縁までの距離は、くぼみの直径の2.5倍以上で最小値は１ｍｍとする。
 		 　精密万能試験機
クリックして拡大
名称 マイクロビッカース硬さ試験機 (FM-ARS9000)
メーカー （株）フューチュアテック
使用料金 600円 /時間
●仕様説明●

　圧子を材料に押し付けて出来たくぼみの表面積の大小で硬さを測定します。ビッカース硬さ、ヌープ硬さが各種測定パターンにて自動計測できます。

■ 試験荷重：
5gf,10gf, 25gf, 50gf, 100gf, 200gf, 300gf, 500gf, 1kgf, 2kgf

■ ステージ寸法：110×110mm
■最大移動量：50×50mm
■ 対物レンズ：10×、50×
■ 測定パターン：直線測定、ジグザグ測定、ならい測定、円弧測定、マトリックス測定他
 		 　
クリックして拡大

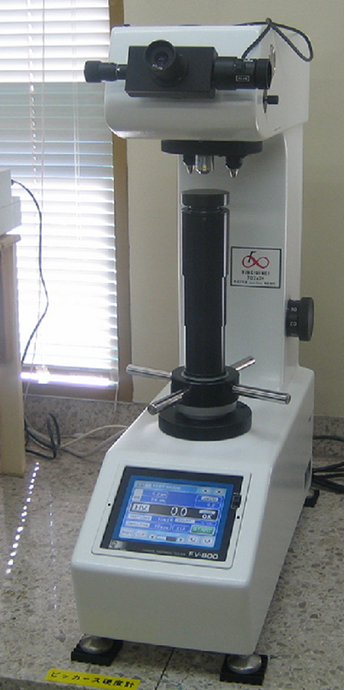

名称 ビッカース硬さ試験機 (FV-800)
メーカー （株）フューチュアテック
使用料金 500円 /時間
●仕様説明●

　圧子の大きさと負荷荷重の違い以外は、マイクロビッカース硬さ試験機と同じです。ヌープ硬さの測定も可能です。また、破壊靱性値算出機能もあります。

■ 試験荷重：
1kgf, 2kgf, 3kgf, 5kgf, 10kgf, 20kgf, 30kgf, 50kgf		 　
クリックして拡大

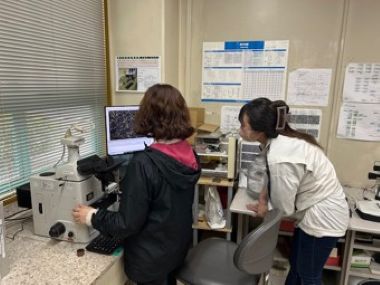

名称 倒立型金属顕微鏡（MA200）
メーカー （株）ニコン
使用料金 750円 /時間
●仕様説明●

　金属組織を観察し、金属の種類、熱処理状態、素材の良否、製造条件の適否など金属材料の判定に用いる機器です。

■ 倍率：50、100、200、400、500倍
■ 明視野、暗視野、偏光、微分干渉　観察可能
■ ＰＣのＪＰＥＧ、GIF、TIF画像などで記録保存が可能です。		 　
クリックして拡大
名称 精密試料切断機
メーカー リファインテック(株)
使用料金 300円 /時間
●仕様説明●
　　プレス機で樹脂に埋め込むために試料を検査に適したサイズに切断します。
＊切断可能な試料サイズは、約　幅６０ｍｍ×長さ３００ｍｍ
 		 　
クリックして拡大
名称 試料埋込機
メーカー （株）島本精機
使用料金 100円 /時間
●仕様説明●
　　切断した試料を機械に埋込成型し、検査をし易いように樹脂に熱を加えプレスして固める。

 		 　精密万能試験機
クリックして拡大
名称 試料研磨機
メーカー （株）島本精機
使用料金 150円 /時間
●仕様説明●
　　切断し、樹脂で固めた試料を検査の精度を上げるために表面を研磨し鏡面仕上げします。

 		 　精密万能試験機
クリックして拡大
名称 試料研磨機（金属顕微鏡用）
メーカー リファインテック（株）
使用料金 100円 /時間
●仕様説明●
　　切断し、樹脂で固めた試料を検査の精度を上げるために表面を研磨し鏡面仕上げします。


 		 　精密万能試験機
クリックして拡大

名称 湿式ベルト研磨機
メーカー リファインテック（株）
使用料金 200円 /時間

名称 ショア硬さ試験機
メーカー （株）アカシ
使用料金 100円 /時間

名称 定温乾燥機（DOV-300）
メーカー アズワン（株）
使用料金 100円 /時間
●仕様説明●　
　・自然対流式　・マイコン式PID制御
　・設定温度範囲　：　40～300℃
　・庫内寸法　　　　：　300*300*300（SUS304）


名称 ボール盤　（B6S）：φ６ｍｍまで
メーカー 日立工機（株）
使用料金 100円 /時間

お申し込みの詳細について　
